PHO-3273378 PTFIX 6/18X2,5 RD

Dağıtım bloğu, Beslemeli taban klemensi, nom. gerilim: 450 V, nominal akım: 24 A, bağlantı sayısı: 19, bağlantı yöntemi: Push-in bağlantı, Nominal kesit alanı: 2,5 mm2, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, montaj tipi: bir DIN rayı adaptörü üzerine takılır, Flanşlı direkt montaj, Asma, renk: kırmızı

Notlar

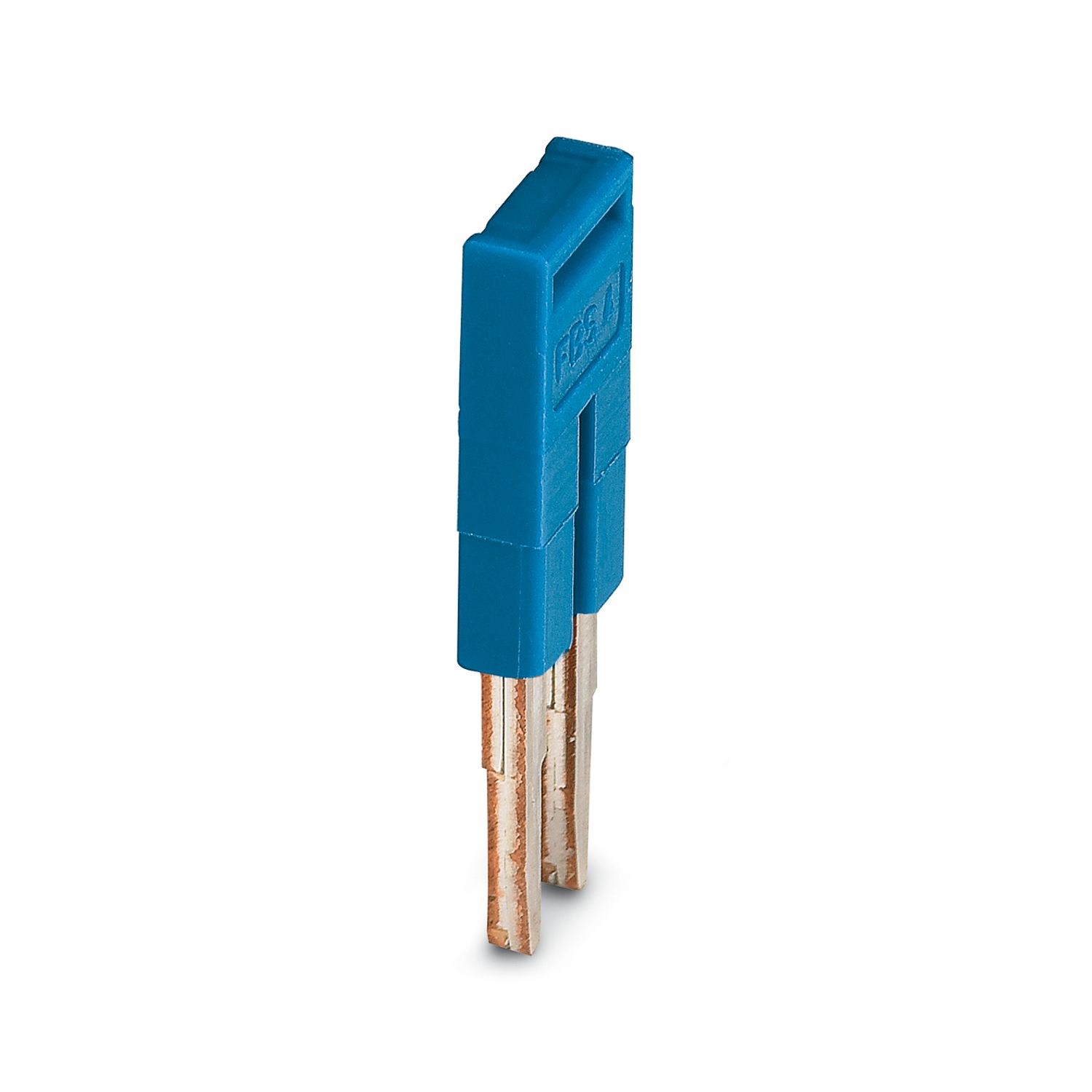

• Çalışma durumu: bloklar birbiriyle iletken kanalı üzerinden köprülenebilir, karşılık gelen geçmeli köprüler için, bkz. aksesuarlar
• Açıklama: Enerji dağıtım uygulamaları için, IEC 60364-4-43.2008; değiştirilmiş + Ekim düzeltmesi 2008 (DIN VDE 0100-430:2010-10) bölüm 433.2 ff dikkate alınmalıdır!

Ürün özellikleri

• Ürün tipi: Dağıtım klemensi
• Bağlantı sayısı: 19
• Satır sayısı: 1
• Potansiyeller: 1
• Aşırı gerilim kategorisi: III
• Kirlilik sınıfı: 3

Elektriksel özellikler

• Nominal darbe gerilimi: 6 kV
• Nominal durum için maksimum güç kaybı: 0,77 W

Bağlantı verisi

• Servis Girişi: evet
• Kat başına bağlantı sayısı: 19
• Nominal kesit: 2,5 mm²
• Nominal kesit AWG: 14
• Bağlantı yöntemi: Push-in bağlantı
• Kablo soyma uzunluğu: 8 mm ... 10 mm
• İç silindirik gösterge: A3
• Standarda uygun bağlantı: IEC 60998-2-2
• İletken kesiti, tek telli: 0,14 mm² ... 4 mm²
• Kesit AWG: 26 ... 12 (IEC uyarınca dönüştürülmüş)
• Esnek iletken kesiti: 0,14 mm² ... 4 mm²
• İletken kesiti, çok telli [AWG]: 26 ... 12 (IEC uyarınca dönüştürülmüş)
• Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler): 0,14 mm² ... 2,5 mm²
• Çok telli iletken kesiti (plastik kılıflı yüksük): 0,14 mm² ... 2,5 mm²
• Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan: 0,5 mm²
• Nominal kesit alanı: 2,5 mm²
• Nominal akım: 24 A
• Maksimum yük akımı: 32 A (4 mm² iletken kesit alanı)
• Maksimum toplam akım: 57 A (Tekil bağlantı noktasının maksimum yük akımı aşılmamalıdır.)
• Nominal gerilim: 450 V
• Bağlantı yöntemi: Push-in bağlantı
• Kablo soyma uzunluğu: 10 mm ... 12 mm
• Standarda uygun bağlantı: IEC 60998-2-2
• İletken kesiti, tek telli: 0,5 mm² ... 10 mm²
• Kesit AWG: 20 ... 8 (IEC uyarınca dönüştürülmüş)
• Esnek iletken kesiti: 0,5 mm² ... 10 mm²
• İletken kesiti, çok telli [AWG]: 20 ... 8 (IEC uyarınca dönüştürülmüş)
• Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler): 0,5 mm² ... 6 mm²
• Çok telli iletken kesiti (plastik kılıflı yüksük): 0,5 mm² ... 6 mm²
• Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan: 0,5 mm² ... 1,5 mm²
• Nominal kesit alanı: 6 mm²
• Nominal akım: 41 A
• Maksimum yük akımı: 57 A (10 mm² iletken kesit alanı)
• Maksimum toplam akım: 57 A (Tekil bağlantı noktasının maksimum yük akımı aşılmamalıdır.)
• Nominal gerilim: 450 V
• İletken kesiti, tek telli: 0,34 mm² ... 4 mm²
• İletken kesiti, tek telli [AWG]: 24 ... 12 (IEC uyarınca dönüştürülmüş)
• Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler): 0,5 mm² ... 2,5 mm²
• Çok telli iletken kesiti (plastik kılıflı yüksük): 0,34 mm² ... 2,5 mm²
• İletken kesiti, tek telli: 1 mm² ... 10 mm²
• Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler): 1 mm² ... 6 mm²
• Çok telli iletken kesiti (plastik kılıflı yüksük): 1 mm² ... 6 mm²

Ölçüler

• Genişlik: 56,5 mm
• Yükseklik: 28,6 mm
• Derinlik: 21,7 mm

Malzeme teknik özellikleri

• Renk: kırmızı (RAL 3001)
• UL 94'e uygun yanmazlık sınıfı: V0
• İzolasyon malzeme grubu: I
• Yalıtım malzemesi: PA
• Soğukta statik izolasyon malzemesi uygulaması: -60 °C
